Scheda Tecnica







DESCRIZIONE TECNICA

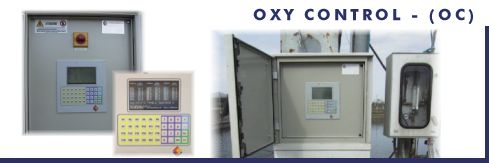

Il sistema di controllo dell'ossigeno della Capraro Impianti srl è un centralino che:

  • Acquisisce dati dell'ossigeno
  • Analizza i dati ricevuti
  • Comanda gli ossigenatori
  • Attiva allarmi (Visivo, Acustico, Telefonico)

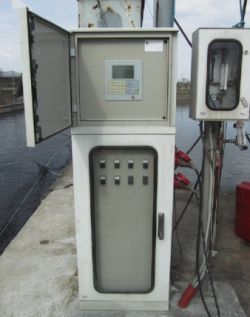

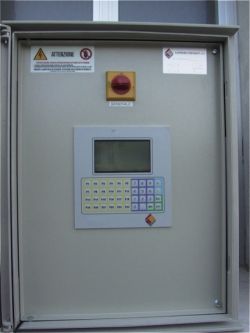

Tutto il sistema è contenuto in quadro in resina con doppia porta trasparente, adatto per l'uso esterno (IP 54).

Nel quadro sono contenuti:

  • Display retroilluminato a cristalli liquidi
  • Tastiera alfanumerica a membrana
  • PLC (Program.Logic.Control)con software integrato
  • Comandi elettrici per gli attuatori (Pompe,Ossigenatori…)






Il quadro è provvisto di supporto in acciaio inox per l'ancoraggio:

  • Il sistema di controllo è modulare.
  • Ogni centralino può contenere max 3 moduli (24 sonde).
  • Ogni punto prevede 4 livelli di intervento e 2 di allarme.
  • La prima pagina del display riporta tutti i valori dell'ossigeno.
  • E' possibile integrare nel sistema altri parametri fisici come salinità, temperatura, pH, ….
  • Ogni PLC è predisposto al collegamento ad un Personal Computer tramite linea seriale RS-485.
  • Numero max di PLC collegabili 99.



CARATTERISTICHE TECNICHE

Alimentazione (Vca) 240/400
Max sonde per centralino (nr) 24
Uscite comando ossigenatori (per sonda) 4
Uscite per allarme (acustico-visivo) 2
Dati dispaly (righe/caratteri) 16/40
Dati tastiera (nr tasti) 40

  SCHEDA TECNICA IN FORMATO (PDF): Scheda Tecnica
